視訊監控 PoE+ 長距離28埠 Gigabit 智慧型網路交換器 (含4埠 Gigabit RJ45/SFP 傳輸埠)

GS-5424PLC V2

Edimax Pro Logo
  • 24 個 Gigabit PoE+ 網路埠及 4 個 Gigabit RJ45/SFP 組合傳輸埠
  • 一鍵式創建虛擬區域網路 (VLAN) 、立即自動發現及自動註冊相容設備
  • 提供快速簡便的系統設定
  • 獨特的智慧溫度偵測及控管風扇速度，以達到節能省電和降低噪音
  • 自動偵測 PoE 受電設備 (PD) 運作狀況 (PoE PD Alive Check)，提升網路可靠性
  • 雙韌體系統備援功能，即使其中一個系統韌體發生異常，系統也能正常運作
  • PoE 長距離供電及數據傳輸，保證至少達 200 公尺
  • PoE 埠具備防止電流倒灌保護電路 (PoE Backfeed Protection)，避免損壞 PoE 埠及交換器本體
  • 視訊監控 VLAN 及語音 VLAN 功能確保視訊/語音傳輸品質
  • DHCP Snooping 監聽可防止惡意或無心的 DHCP 攻擊行為及降低假冒 DHCP 伺服器對網路安全影響
  • PoE+ 埠符合 IEEE 802.3af/at 標準，最高每埠可提供 30W 供電，總輸出功率高達 400W
  • 智慧 Layer 2 網路管理支援 SNMP v1/v2c/v3, Access Control List (ACL), QoS, 802.1Q VLAN, IPv4/IPv6, Port Trunking, Port Mirroring, IGMP v1/v2/v3 Snooping 等等
  • 支援背板頻寬 56Gbps，封包轉發率 41.6Mpps，MAC 位址 8K 及巨型封包 (Jumbo Frame) 9KB
Edimax MIT台灣製造, 滿足專案需求



MIT台灣製造, 滿足專案需求 (*洽詢業務單位)
Share


官方認證的品質

提供快速設定視訊監控設備並採用官方要求的加密機制。GS-5424PLC V2智慧型網路交換器為SMB網絡提供經濟高效又可靠的解決方案。

快捷設定，提供安全視訊監控

提供快速設定視訊監控設備並採用加密機制，及Surveillance VLAN 雙重保護， 免於受到資安威脅及消費者的隱私影像外洩。
並有快捷設定鍵(Config. Reload)可迅速建立 Surveillance VLAN提供安全的視訊監控機制及網路封包流量控管。





省時省力，安全可見

PD Alive Check 可自動偵測設備是否正常運作，一旦斷電立刻重啟，也可遠端控制，不需親臨現場處理。

功能強大，暢通無礙

56Gbps背板頻寬，41.6Mpps封包轉發率 (Forwarding Rate)，夠確保所有連接埠在高速傳輸時，保持暢通無阻的封包交換。



雙韌體，即時備援

Dual Firmware 雙韌體映像檔及系統備援功能確保系統穩定運作。可將其中一個韌體指定為預設，另一個做備援，發生問題時即刻啟動，減少停機時間。

保證PoE距離傳輸距離至少200公尺

長距離網路模式可將乙太網路傳輸距離延伸到200公尺。但啟動長距離網路模式時，該埠則會降速為 10Mbps全雙工運作，非常適合安裝距離較遠的網路攝影機、網路電話和物聯網設備。






802.3at PoE 自動檢測和電源反饋保護

GS-5424PLC V2 具有24個 IEEE 802.3at PoE 供電傳輸埠，每埠提供最大30W的額定電力，總供電量高達400W ，可為任何符合 802.3at 或 802.3af 標準的受電設備(PD)供電。

提供 PoE 的檢測功能，GS-5424PLC V2 能夠驗證所連接的設備是否 符合 IEEE 802.3at 或 802.3af 標準。 如未檢測到 PoE 設備，則僅傳輸網絡數據。 此外，通過 PoE 電源供應器的 PoE 電源反饋保護裝置，GS-5424PLC V2 能夠避免損壞PoE埠。

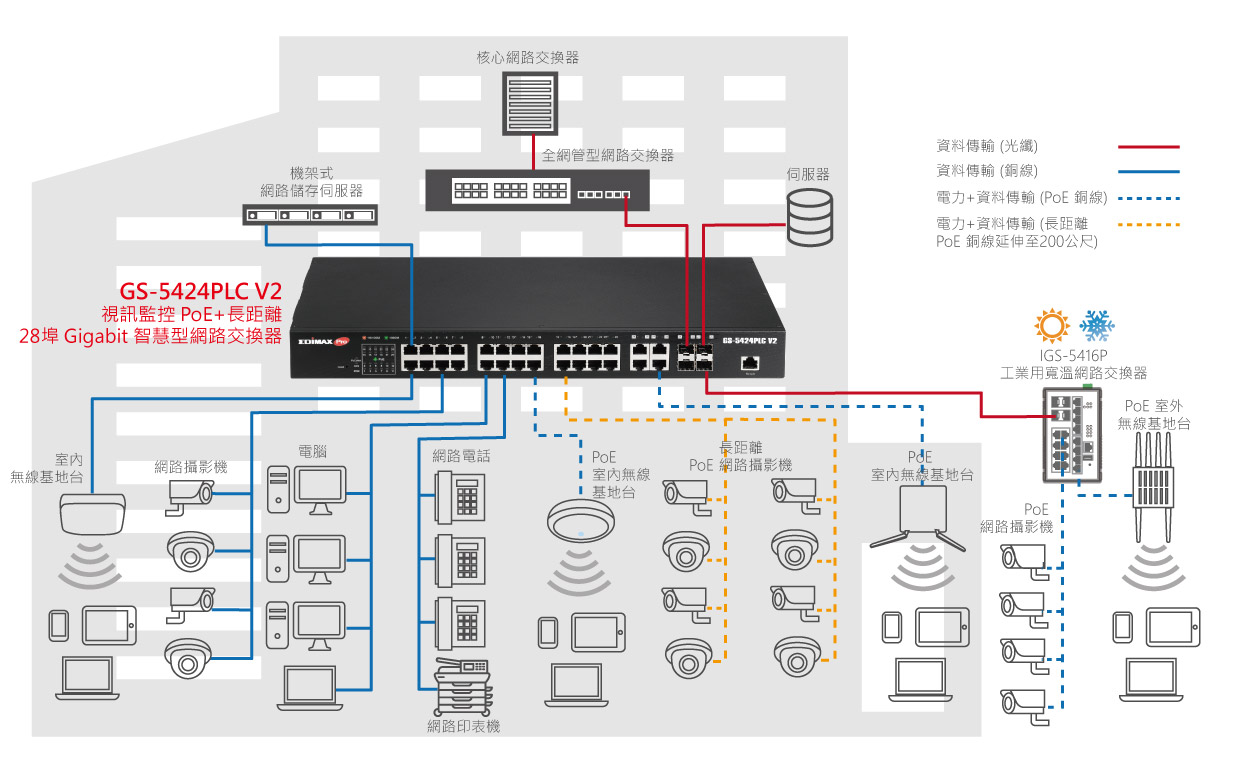

應用示意圖

GS-5424PLC V2 視訊監控 PoE+ 長距離28埠 Gigabit 智慧型網路交換器 應用示意圖
Share


產品規格

硬體規格
介面埠
  • 24 x RJ45 10/100/1000Base-T Gigabit PoE+ 千兆乙太網路傳輸埠
  • 4 x RJ45/SFP Gigabit 千兆乙太網路上行組合傳輸埠
  • 1 x RJ45 Console 埠含 console 線
按鍵 重置鍵 Reset
LED 指示燈

  • PoE/Alert: PoE供電超載警示燈
  • SYS: 系統警示燈
  • PWR: 系統電源指示燈
  • PoE: 每埠 PoE 供電狀態 (1-24埠)
  • Link/Act: 每埠連線傳輸狀態  (1-28埠)
電源輸入
  • 電壓和電流: 100-240VAC~5.5A (最大)
  • 頻率: 50-60Hz (內部電源
安裝方式 桌上型或機架式安裝 (本產品含機架安裝配件)
外型 金屬外殼
風扇 2 x 智慧溫度偵測控管風扇
尺寸 441(L) x 270(W) x 44(H) mm
重量 4.45kg
系統效能
背板頻寬 56Gbps
封包轉發率 最大值 41.6Mpps (64-byte package size)
MAC 位址 8K
巨型封包 9KB
緩衝記憶體 4.1Mb
PoE 乙太網路供電
標準 IEEE 802.3af (PoE), IEEE 802.3at (PoE+)
PoE 單埠最高供電量 每埠最高 30W
PoE 總供電量 最大值 400W
網路供電腳位 1/2(+), 3/6(-) End-Span (mode A)
PoE 管理 PoE 狀態 status , PoE 時程 scheduling, PoE 優先順序 priority, PoE 開/關 on/off, 自動偵測 PD 受電設備 (PoE PD alive check)
長距離網路供電 保證 PoE 長距離資料傳輸及供電距離可達至少 200 公尺 (傳輸速率 10Mbps)
電源反饋保護 內建於每個 PoE 埠
軟體規格
服務品質
Quality of Service (QoS)
  • Rate limiting on packets sent and received by an interface
  • 8 queues on each port
  • WRR, SP, WRR+SP queue scheduling algorithms
  • Re-marking of the 802.1p priority and DSCP priority
  • Rate limiting in each queue and traffic shaping on ports
服務等級
Class of Service (CoS)
  • IEEE 802.1p class of service (SPQ, WRR)
  • Port-based CoS
  • IP TOS precedence
  • 802.1p VLAN Information based CoS
  • DSCP based CoS
  • TCP/UDP Based CoS
網路生成樹
Spanning Tree
  • IEEE 802.1d Spanning Tree Protocol (STP)
  • IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
  • IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
虛擬區域網路
VLAN
  • Up to 256 VLANs and 4096 VLAN IDs
  • 802.1Q tag-based VLAN
  • Port-based VLAN
  • Surveillance VLAN
  • Voice VLAN
  • MAC VLAN
  • GVRP
網際網路通訊協定第六版
IPV
  • IPv6 over Ethernet (RFC 2464)
  • Dual-stack (RFC 4213)
  • ICMPv6 (RFC 4884)
  • Neighbor discovery (RFC 4861)
  • Auto configuration
  • Static IPv6 address and prefix length
  • Static IPv6 default gateway
  • IPv6 duplicate address detection
鏈路聚合
Link Aggregation
(又稱連線埠匯聚 Port Trunking)
  • IEEE 802.3ad LACP Trunk-Static Trunk
  • Up to 8 trunk groups
網路群播管理偵聽
IGMP Snooping
  • IGMP v1/v2 /V3 snooping
  • Block unknown multicast traffic
連線埠鏡像監測
Port Mirroring		 Port Mirroring Traffic Direction:
  • Both (Ingress and Egress)
  • Ingress
  • Egress
安全性
Security
  • RADIUS
  • TACACS+
  • AAA
  • Management Access
  • Authentication Manager
  • Port Security
  • Protected Port
  • Broadcast Storm Control
  • DoS
  • Dynamic ARP Inspection
  • DHCP Snooping
  • IP Source Guard
  • BPDU Guard
  • Remote Access: HTTPS/SSH/HTTP/Telnet/ Session Timeout
管理
Management
  • User Interface: Web-based management
  • User Account: Login account configuration
  • Firmware Upgrade: Firmware upgrade by WEB
  • Syslog: Support event log, alarm log and security log
  • Dual-firmware image for failover mechanisms
  • ACL (Access Control List)
  • CLI (Command-Line Interface)
  • User Account: Login account configuration
  • SNMP v1/v2c/v3
其他
標準
  • IEEE 802.3 10Base-T Ethernet 乙太網路
  • IEEE 802.3u 100Base-TX Fast Ethernet 快速乙太網路
  • IEEE 802.3ab 1000Base-T Gigabit Ethernet 千兆超高速乙太網路
  • IEEE 802.3z SFP Gigabit Ethernet over optical fiber 光纖千兆超高速乙太網路
  • IEEE 802.3af Power over Ethernet (PoE) 乙太網路供電
  • IEEE 802.3at Power over Ethernet Plus (PoE+) 乙太網路供電
  • IEEE 802.3x Full-duplex and Flow Control 全雙工及流量控制
  • IEEE 802.1p Quality of Service (QoS) 品質服務
  • IEEE 802.1x Port-based Network Access Control (PNAC) 基於埠的網路接入控制
  • IEEE 802.1Q Virtual LANs (VLANs) 虛擬區域網路
  • IEEE 802.1d Spanning Tree Protocol (STP) 生成樹協定
  • IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)  多重生成樹協定
  • IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) 快速生成樹協定
  • IEEE 802.1AB Link Layer Discovery Protocol (LLDP) 鏈路層發現協定, LLDP-MED (Media Endpoint Discovery) 鏈路層發現協定-媒體終端發現
  • IEEE 802.3ad Link Aggregation Control Protocol (LACP) 鏈路聚合
  • IEEE 802.3az Energy Efficient Ethernet 高效節能乙太網路
環境條件 溫度:
工作溫度: 0 ~ 40℃ (32~104°F)
儲存溫度: -40 ~ 70℃ (-40~158°F)
濕度:
​工作濕度: 10 ~ 90%  (非凝結狀態)
儲存濕度 : 5~ 90%  (非凝結狀態)
認證 CE, FCC, BSMI


應用示意圖
GS-5424PLC V2 視訊監控 PoE+長距離 28埠 Gigabit 智慧型網路交換器 應用示意圖​
*此產品無線傳輸的最大速度乃依據無線網路標準規範，實際數值資料與覆蓋範圍則依據實際網路環境而有所不同。
*網路攝影機的實際影像解析度及幀速率，會依實際網路連線速度而不同。
*本網頁所登載產品之規格、功能或外觀等資訊，可能因產品改良而變更，以實際銷售產品為主，恕不另行通知。
